柔性視頻孔探儀的功能、工作原理及系統組成介紹
柔性視頻孔探儀是一種遠程視覺檢測設備，屬于工業內窺鏡中的電子視頻內窺鏡，與光纖內窺鏡類似，都具有可彎曲的插入部分，但不同的是：視頻孔探儀用攝像頭和數字信號線纜，代替了光纖內窺鏡的光纖束導像功能，由于數字化技術的介入，使得圖像相關的管理與操作更為便捷。本文以韋林柔性視頻孔探儀 Mentor Flex 為例，介紹柔性視頻孔探儀的功能、原理以及系統組成。
柔性視頻孔探儀的功能

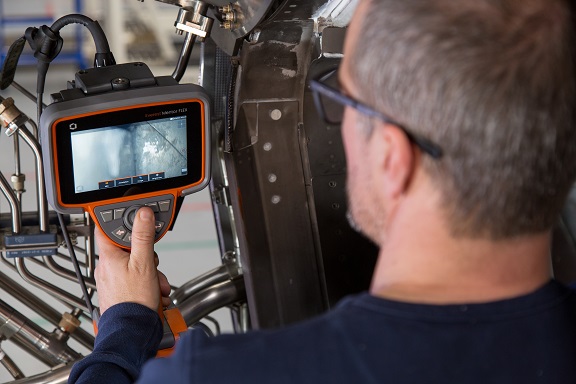

通過讓探頭進入檢測通道并將前端送達檢測區域，可以在手持機屏幕上提供渦輪發動機、飛機機身、汽車發動機、管道、容器、風力發電機齒輪箱、水下結構等的內部高分辨率圖像，方便操作者觀察并發現問題或者完成預定的檢查任務；此外，Mentor Flex 集成的立體測量功能允許對各種缺陷跡象和特征進行精準分析和測量，為檢查工作提供有益補充。為了便于現場檢查，除了操作者可以在現場觀察手持機屏幕外，其他人員還可以在 iOS 設備上查看實時流式傳輸視頻。
柔性視頻孔探儀的工作原理
探頭前端通過高級光學引擎產生的高強度光線照亮檢測區域，探頭端部的微型攝像頭組件將圖像轉換為電子圖像，并通過探頭中的數字信號線纜將其發回，由主控系統的視覺處理功能進行優化處理后（例如：暗部增強、色彩飽和度調節、失真校正等），在手持機上顯示清晰和銳利的視頻和圖像；Mentor Flex無需聚焦，其包含一個大景深的定焦光學系統。上述工作原理與照相機類似，但是因為應用場景的差異，視頻孔探儀需要從更遠距離檢查相對封閉設備內部情況，因此對于照明、信號傳導、攝像頭導向都有更多、更高的要求。
柔性視頻孔探儀的系統組成
包括硬件和軟件兩大部分，其中硬件組件包括：Mentor Flex 手持機及探頭、可連續使用 3 小時的鋰電池、光學鏡頭、交流適配器/電池充電器、以及設備存儲箱等；軟件部分包括：用于無線視頻流式傳輸?shù)?InspectionWorks Connect、用于指導檢測流程進行圖像標記和輸出檢測報告的Menu Directed Inspection (MDI) 2.0、以及測量程序Inspection Manager。

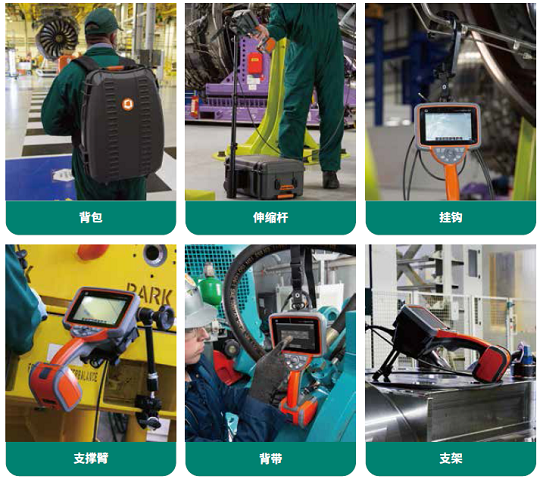

此外，為了讓檢測工作開展的更順暢，Mentor Flex 還有很多貼心的輔助組件可供選擇：伸縮式手持機安裝桿、快卸式手持機掛鉤、帶一體式支架的手持機固定器、迷你魔術手卡夾套件、以及硬殼背包箱等，選用合適的輔助組件，可以更好地配合檢測工況。本文介紹的上述組件有些是標配，有些是可以額外選配的，具體配置請咨詢韋林專業人士。
韋林柔性視頻孔探儀 Mentor Flex 是一款兼顧經濟性和高性能的內窺鏡設備，從照明、成像、圖像處理、測量等眾多方面，都體現了專業與便捷的融合，幫助企業更低成本、更從容地應對停機，做出更好的維修決策。更多產品信息，歡迎咨詢工業內窺鏡廠商——北京韋林意威特工業內窺鏡有限公司。
